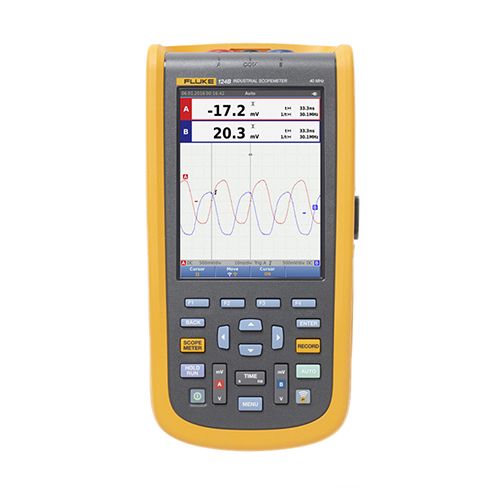

Осциллограф FLUKE 124B/EU/S

Упрощенная процедура тестирования, более достоверный и быстрый поиск и устранение неисправностей электромеханического оборудования

Компактный осциллограф-мультиметр ScopeMeter® серии 120 — это прочное устройство для поиска неисправностей и проведения технического обслуживания электрического и электромеханического оборудования. Это поистине универсальный испытательный инструмент, объединяющий осциллограф, мультиметр и высокоскоростной регистратор в одном удобном приборе. Программное обеспечение осциллографа-мультиметра серии 120B Series также включает в себя мобильное приложение Fluke Connect® и FlukeView® для обеспечения дальнейшего сотрудничества, анализа данных и архивирования критически важной диагностической информации.

ОСОБЕННОСТИ И ПРЕИМУЩЕСТВА:

Инновационные функции промышленных измерительных приборов ScopeMeter серии 120B позволяют техническим специалистам ускорить поиск и устранение неисправностей, а также получать необходимые данные для поддержания производительности и функционирования систем. Приборы обеспечивают отображение формы сигнала с использованием технологии автоматической синхронизации Connect-and-View™, а также автоматический просмотр соответствующих численных измерений с помощью технологии Fluke IntellaSet™, при этом ручная настройка измерений не требуется. Функция обнаружения событий регистратора позволяет сохранить и зарегистрировать труднонаходимые перемежающиеся события для последующего просмотра и анализа.

• Цифровой осциллограф и мультиметр с двумя входами
• Полоса пропускания осциллографа — 40 МГц или 20 МГц
• Два цифровых мультиметра с разрешением 5000 единиц, измеряющих истинные среднеквадратичные значения
• Удобная функция автоматической синхронизации Connect-and-View™ для автоматической работы
• Технология IntellaSet™ обеспечивает автоматическую и интеллектуальную настройку цифрового вывода в соответствии с измеренным сигналом.
• Регистратор формы волны и показаний прибора с двумя входами для отслеживания тенденций данных за длительные периоды
• Функция обнаружения событий регистратора обеспечивает сохранение труднонаходимых перемежающихся сигналов на повторяющихся формах сигналов до 4 кГц.
• Экранированные измерительные щупы для осциллографа, а также для измерения сопротивления и проверки целостности цепи
• Замеры измерителей сопротивления, электропроводности, силы тока и емкости
• Измерения мощности (Вт, ВА, ВАР, коэффициент мощности, коэффициент реактивной мощности, Гц)
• Гармоники напряжения, тока и мощности
• Проверка промышленных сетей по эталонным уровням путем тестирования на физическом уровне BusHealth
• Сохранение или вызов из памяти данных и установок приборов
• Хранение установок приборов, заданных тестовой последовательностью, для проведения планового технического обслуживания или наиболее часто используемых процедур проверок.
• Внешний оптически изолированный USB-интерфейс для передачи, архивирования и анализа данных осциллографа или измерителя
• Дополнительный WiFi-адаптер, подсоединенный к внутреннему USB-порту, для беспроводной передачи данных на ПК, ноутбук или мобильное приложение Fluke Connect®*
• Программное обеспечение FlukeView® ScopeMeter® для Windows®
• Прочная конструкция, выдерживающая вибрации 3g, удары 30g, с уровнем защиты IP51 согласно стандарту EN/IEC60529
• Наивысший рейтинг безопасности в отрасли: класс безопасности входов 600 В CAT IV
• Литий-ионная аккумуляторная батарея, время работы — 7 часов (с учетом времени зарядки 4 часа)

*В некоторых странах некоторые модели не поставляются. Уточните у местного представителя компании Fluke.

Режим запуска Connect and View™ («подключи и смотри») предназначен для мгновенного включения стабильного отображения.

Работающие с осциллографами специалисты знают, что порой запустить прибор довольно непросто. Использование неправильных настроек может привести к нестабильной регистрации сигналов, а в некоторых случаях — к неправильным результатам измерений. Уникальная разработка Connect-and-View™ («подключай и смотри») компании Fluke распознает форму сигнала и автоматически устанавливает правильные параметры запуска для обеспечения стабильного, надежного и воспроизводимого отображения. Система запуска Connect-and-View™ позволяет работать практически с любыми сигналами, включая сигналы электроприводов и управляющие сигналы, без использования настроечных параметров и не прикасаясь к кнопкам. Изменения сигнала распознаются мгновенно, и выполняется автоматическая подстройка установок — это обеспечивает стабильное изображение даже при проведении измерений множества параметров быстро меняющегося сигнала.

IntellaSet™/AutoReading

При использовании функции автоматического считывания Auto Reading с технологией IntellaSet™ компании Fluke применяются собственные алгоритмы для интеллектуального анализа замеренных форм сигналов, и автоматически отображаются на экране наиболее подходящие численные измерения, что позволяет значительно упростить получение необходимых данных. Например, если измеренный сигнал представляет собой сигнал напряжения в сети, то автоматически отображаются показания среднеквадратичного напряжения и частоты (Гц), если же измеренный сигнал представляет собой прямоугольный сигнал, то автоматически отображаются размах напряжения и частота. Благодаря совместному использованию технологии IntellaSet™ и системы автоматического запуска Connect-and-View™ вы можете увидеть не только правильный сигнал, но и соответствующие численные показания. И все это — без единого нажатия кнопки.

Промышленному оборудованию для нормальной работы необходим надежный источник электроснабжения. Используйте два входа для получения основных параметров электроснабжения.При использовании в однофазных или 3-фазных системах с равномерной загрузкой промышленный измеритель ScopeMeter® серии 120B с двумя входами обеспечивает измерение среднеквадратичного напряжения постоянного и переменного тока по каналу A и среднеквадратичной силы тока постоянного и переменного тока по каналу B. Затем с помощью прибора Fluke серии 125B можно рассчитать частоту, угол сдвига фаз, активную мощность (кВт), реактивную мощность (ВА или вар), коэффициент мощности (PF) или коэффициент реактивной мощности (DPF), а также рассчитать уровни мощности для 3-фазной системы с одинаковыми напряжениями и токами для всех фаз. Это относится как к сбалансированным системам, так и к активным нагрузкам.

Измерения гармоник
Гармоники представляют собой периодические искажения синусоидальных колебаний напряжения, тока или мощности. Гармоники в системах распределения мощности часто возникают в результате действия нелинейных нагрузок, таких как импульсные источники питания постоянного тока и другие регулируемые электродвигательные приводы. Гармоники могут приводить к перегреву трансформаторов, проводников и электродвигателей. Диагностический прибор позволяет измерять до 51-й гармоники при наличии функции работы с гармониками. Данные измерений соответствующих параметров, таких как постоянные составляющие тока, коэффициент нелинейных искажений (КНИ (THD)) и K-фактор, позволяют получить исчерпывающую информацию об электрическом состоянии нагрузки.

Использование режимов полной записи позволяет легко обнаруживать перемежающиеся неисправности
Наиболее сложны для поиска сбои, происходящие время от времени — нерегулярные. Они могут быть вызваны плохими соединениями, пылью, грязью, коррозией, дефектными проводами или разъемами, и т. п. Отключение оборудования также может быть вызвано другими факторами, таким как отключения подачи питания, просадки напряжения питания, запуски и остановки двигателя. Когда это происходит, рядом может никого не оказаться. Однако осциллограф Fluke ScopeMeter® ничего не упустит. Вы можете построить зависимости минимальных и максимальных пиковых значений или зарегистрировать линию развертки сигнала. Кроме того, при наличии дополнительной карты памяти micro SD время записи может быть увеличено до 14 дней. Этот регистратор является еще более мощным благодаря функции обнаружения событий, которая упрощает выявление и регистрацию нерегулярных сбоев. Просто установите пороговое значение для показаний прибора или осциллограммы, после чего отклонения будут отмечаться как уникальные события. Больше не требуется выполнять поиск в больших объемах данных для обнаружения неисправностей. Достаточно быстро переходить от одного отмеченного события к другому, сохраняя при этом доступ к полному массиву данных.

Функция проверки состояния промышленных шин позволяет проверить качество электрического сигнала в промышленных шинах.
В ходе проверки состояния шин передачи данных проводится анализ электрических сигналов в промышленной шине или вычислительной сети с выдачей четкой аттестационной оценки «В пределах нормы», «На границе нормы», «За пределами нормы» возле каждого измеренного значения соответствующего параметра. Измеренные значения сравниваются со стандартными значениями величин для выбранного типа шины (CAN, Profi, Foundation Field, RS-232 и многие другие) или собственными эталонными значениями с иными пределами допусков. Прибор Fluke серии 125B приспособлен для проведения оценки качества сигнала во время его прохождения по сети без просмотра содержания данных. Кроме того, прибор 125B проверяет уровни сигналов, скорость, время прохождения и искажение, сравнивая их с соответствующими стандартными значениями, что позволяет обнаруживать такие неисправности, как неправильные кабельные соединения, плохие контакты, ненадежное заземление или неподходящие оконечные устройства.

Один диагностический вывод для измерения нескольких электрических показателей.
Уникальная функция AutoTrend дает возможность быстро получить доступ к информации об изменениях параметров во времени. времени, или вручную запускать обработку. Для всех трех фаз и нейтрали можно быстро просмотреть изменения во времени напряжения, тока, частоты мощности, гармоник или фликера. Даже во время продолжения регистрации показаний можно проанализировать эти изменения в фоновом режиме с помощью курсоров и функции увеличения. Все отображаемые показания автоматически и непрерывно записываются, при этом нет необходимости задавать пороговые уровни, временные периоды или вручную запускать измерение. Для всех трех фаз и нейтрали можно быстро просмотреть временные зависимости напряжения, тока, частоты мощности, гармоник или фликера. Даже в процессе регистрации показаний в фоновом режиме можно проанализировать изменения при помощи курсоров и функции увеличения.

Программное обеспечение FlukeView® ScopeMeter® для Windows®

Получите большую отдачу от своего осциллографа ScopeMeter серии 120B при помощи программного обеспечения FlukeView®.

• Храните цветные снимки экрана прибора на персональном компьютере.
• Копируйте изображения экранов в свои отчеты и документы.
• Получайте и храните данные о сигнале, полученные со своего диагностического прибора ScopeMeter, на своем ПК.
• Создавайте и храните эталонные формы сигналов для удобства сравнения.
• Копируйте информацию о сигнале в свои электронные таблицы для подробного анализа.
• Используйте курсор для измерений параметров.
• Добавляйте пользовательский текст в настройки инструментов и отправляйте их в прибор как эталонные значения и инструкции для оператора.

Примечание. Некоторые функции могут быть доступны только в определенных моделях диагностического прибора ScopeMeter.

Совместимость с мобильным приложением Fluke Connect

Поиск неисправностей для автоматизированного промышленного оборудования является более сложным процессом, чем для обычного оборудования. Недостаточно просто знать место, которое следует проверить — нужно знать, что именно искать. А это может осложняться отсутствием данных основных измерений или доступа к специалистам в данной области. Беспроводная система программного обеспечения Fluke Connect® Assets и беспроводные диагностические приборы позволяют техническим специалистам уменьшить расходы на обслуживание и увеличить время бесперебойной работы благодаря точным паспортам оборудования и данным об условиях эксплуатации, которые легко обрабатывать и совместно использовать. Возможность сравнения и сопоставления результатов измерений в точках замеров при испытаниях и трендов позволяет лучше понять характеристики сигнала и их изменение во времени. Кроме того, благодаря хранению данных об условиях эксплуатации на Fluke Cloud™ члены команды могут получить к ним доступ в любое время в любом месте, так что вы сможете получить совет или разрешения в производственных условиях, а также повысить производительность своих систем быстрее чем когда бы то ни было.
