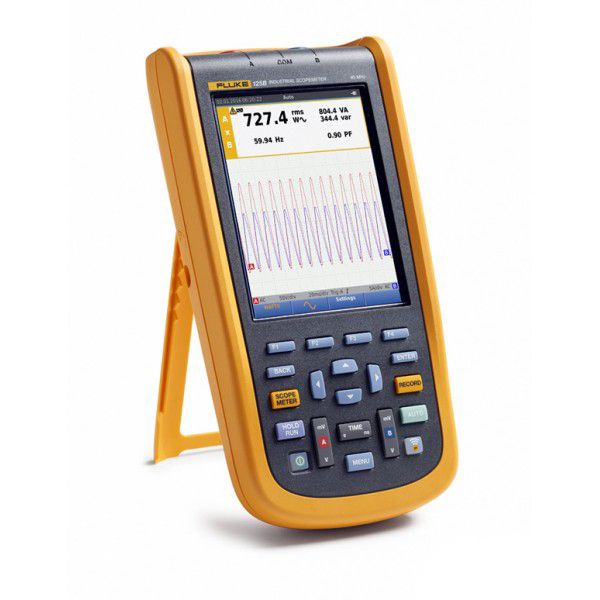

Осциллограф Fluke 125B/S

Артикул: 4756112

Госреестр: №65852-16

Гарантия: 6 месяцев

Страна производства: США

Под заказ

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Плайт 4 платежа по ₽/мес

Запросить счет

Характеристики
Госреестр	№65852-16

Самовывоз из магазина

Курьерская доставка

Описание

Осциллограф Fluke 125B/S с технологиями Connect-and-View и Fluke IntellaSet, функцией обнаружения событий позволяет выполнить быстрый поиск неисправностей в оборудовании. Прибор поставляется в мягком футляре для переноски и с дополнительными принадлежностями.

Ключевые особенности:

Connect-and-View.
Auto Reading и Fluke IntellaSet.
Функция обнаружения событий.
Функция проверки состояния промышленных шин.
Составление диагностического вывода.
ПО FlukeView ScopeMeter.
Мобильное приложение Fluke Connect.
Измерение гармоник.
Дополнительные принадлежности.

Комфортная эксплуатация Fluke 125B/S

С помощью технологии Connect-and-View прибор может автоматически распознать форму сигнала и установить необходимые параметры для получения качественного и стабильного отображения результата. Любое изменение в полученной информации отслеживается осциллографом. Это позволяет устройству выполнить подстройку параметров для получения достоверных данных.

Осциллограф также обладает технологиями автоматического считывания Auto Reading и Fluke IntellaSet для анализа сигналов. Например, при измерении напряжения прибор отобразит сразу среднеквадратичное значение.

В осциллографе Fluke 125B/S можно выстроить зависимость минимальных и максимальных значений или зарегистрировать линию развертки сигнала. Время непрерывной записи данных можно продлить до 15 дн при наличии micro SD-карты.

Функция обнаружения событий упрощает выявление кратковременных сбоев. Нужно установить пороговое значение для показаний или осциллограммы, чтобы все отклонения отмечались как уникальные.

Дополнительно в приборе есть функция проверки состояния промышленных шин и составление диагностического вывода.

Хранение и передача данных

Программное обеспечение FlukeView ScopeMeter позволяет передавать данные можно перенести на персональный компьютер. Благодаря этому можно хранить снимки с экрана Fluke 125B/S, копировать изображения, изменять параметры, добавлять пользовательский текст и т.п.

Мобильное приложение Fluke Connect позволит сравнивать и сопоставлять полученные результаты измерений. Данные можно хранить в облачном хранилище Fluke Cloud.

Возможности работы осциллографа

При помощи устройства вы можете определять силу постоянного и переменного тока по каналу А или В, рассчитывать частоту, мощность, угол сдвига фаз и вычислять различные коэффициенты.

Дополнительно прибор способен измерять гармоники т.е. искажения колебаний напряжения, мощности или тока. Такие изменения в оборудовании важно выявлять т.к. это приводит к перегреву проводников и трансформаторов. Осциллограф определяет до 51-й гармоники.

Комплектация

Портативный прибор поставляется с магнитным креплением, защитной пленкой для экрана, а также другими дополнительными принадлежностями:

Черными измерительными проводами для заземления.
Экранированными измерительными проводами.
Зажимами типа “крючок”.
Адаптером для соединения разъемов типа “банан” с BNC-разъемом.
Датчик для измерения напряжения с коэффициентом ослабления 10:1.
Токовые клещи переменного тока i400s.
Угловой USB-переходник.
WiFi USB-адаптер.
Источник питания с переключаемыми режимами.
Аккумуляторный Li-Ion источник питания.
Мягкий переносной футляр.
Магнитный держатель.
ПО FlukeView ScopeMeter для Windows.

Получить больше информации, ответов на интересующие вас вопросы, подробнее узнать об особенности модели и купить Осциллограф Fluke 125B/S по выгодной цене вы можете в нашем розничном зале или интернет магазине Fluke-online.ru

Документы

Госреестр РФ 65852-16 946,6 кб

Fluke Connect 821,1 кб

Характеристики

Fluke 125B/S
Функции	Полнофункциональные осциллограф с двумя входами и мультиметр
	Полоса пропускания осциллографа 40 МГц
	Регистратор мультиметра и осциллографа
	Измерения наведением курсора на осциллографе
Принадлежности в комплекте	Щуп с делителем напряжения 10:1
Принадлежности в комплекте	i400S Токовые клещи переменного тока
Режим осциллографа (Вертикально)
Частотная характеристика — подключение по постоянному току	без щупов и измерительных проводов (с BB120)	по постоянному току и до 40 МГц (-3 дБ)
	с экранированными измерительными проводами STL120-IV 1:1	По постоянному току и до 12,5 МГц (-3 дБ) / по постоянному току и до 20 МГц (-6 дБ)
	с щупом VP41 10:1	по постоянному току и до 40 МГц (-3 дБ)
Частотная характеристика — подключение по переменному току (спад по нижним частотам)	без щупов и измерительных проводов	<10 Гц (-3 дБ)
	с экранированными измерительными проводами STL120-IV 1:1	<10 Гц (-3 дБ)
	с щупом VP41 10:1	<10 Гц (-3 дБ)
Время нарастания, без учета влияния щупов, измерительных проводов	123B <17,5 нс 124B и 125B <8,75 нс
Входной импеданс	без щупов и измерительных проводов	1 МОм//20 пФ
	с BB120	1 МОм//24 пФ
	с экранированными измерительными проводами STL120-IV 1:1	1 МОм//230 пФ
	с датчиком VP41 10:1	5 МОм//15,5 пФ
Чувствительность	от 5 мВ до 200 В/деление
Аналоговый ограничитель полосы пропускания	10 кГц
Режимы отображения	A, -A, B, -B
Макс. напряжение на входах A и B	постоянное, с измерительными проводами или с щупом VP41	600 В (среднеквадратичное) CAT IV, 750 В (среднеквадратичное) максимальное напряжение.
Макс. напряжение на входах A и B	с BB120	600 В (среднеквадратичное)
Макс. плавающее напряжение, между любой клеммой и заземлением	600 В (среднеквадратичное) CAT IV, 750 В (среднеквадратичное) до 400 Гц
Режим осциллографа (Горизонтально)
Режимы работы осциллографа	Нормальный, одиночный, развертка
Диапазоны (в нормальном режиме)	Эквивалентная выборка	от 10 нс до 500 нс/деление
	Выборка в реальном времени	от 1 мкс до 5 с/деление
	Одиночный (в реальном времени)	от 1 мкс до 5 с/деление
	Развертка (в реальном времени)	от 1 с до 60 с/деление
Частота дискретизации (одновременно для обоих каналов)	Равномерная дискретизация (повторяющиеся сигналы)	до 4 Гигаотсчетов в секунду
Частота дискретизации (одновременно для обоих каналов)	Дискретизация в реальном масштабе времени от 1 мкс до 60 с/деление	40 Мегаотстчетов в секунду
Пуск
Режим обновления экрана	В режиме автоколебаний, в режиме синхронизации
Источник	A, B
Чувствительность A и B	постоянный ток и до 5 МГц	0,5 деления или 5 мВ
	при 40 МГц	1,5 деления
	при 60 МГц	4 деления
Фронт	Положительный, отрицательный
Расширенные функции осциллографа
Режимы отображения	Нормальный	Регистрация импульсов до 25 нс и отображение как на аналоговом приборе с послесвечением.
	Сглаживание	Подавление шумов сигнала.
	Всплески выкл.	Не регистрирует выбросы между отсчетами
	Огибающая	Регистрация и отображение минимальных и максимальных значений сигнала во времени.
Автоматическая настройка (Connect-and-View ™	Непрерывная полностью автоматическая подстройка амплитуды, скорости развертки, уровней пуска, промежутков между пусками и выхода из режима синхронизации. Возможность ручной настройки амплитуды, скорости развертки или уровня запуска.
Измерительный прибор с двумя входами
6 Fluke Corporation Промышленные портативные осциллографы Fluke ScopeMeter ® серии 120B Измерительный прибор с двумя входами Погрешность всех измерений находится в пределах ± (% от показания + количество отсчетов) в интервале от 18 °C до 28 °C.
Вход A и вход B
Напряжение постоянного тока (VDC)
Диапазоны	500 мВ, 5 В, 50 В, 500 В, 750 В
Погрешность	± (0,5 % +5 отсчетов)
Подавление синфазной помехи (CMRR)	>100 дБ при постоянном токе, >60 дБ при 50, 60 или 400 Гц
Отсчеты во всем диапазоне	5000 отсчетов
Истинные среднеквадратичные значения напряжения (В переменного и В переменного + постоянного тока)
Диапазоны	500 мВ, 5 В, 50 В, 500 В, 750 В
Погрешность в пределах от 5 % до 100 % диапазона (подключение по постоянному току)	от постоянного тока до 60 Гц (В переменного + постоянного тока)	± (1 % +10 отсчетов)
	от 1 до 60 Гц (В переменного тока)	± (1 % +10 отсчетов)
Погрешность в пределах от 5 % до 100 % диапазона (подключение по переменному или по постоянному току)	от 60 Гц до 20 кГц	± (2,5 % +15 отсчетов)
Подавление постоянной составляющей (только для напряжения переменного тока)	>50 дБ
Подавление синфазной помехи (CMRR)	>100 дБ для постоянного тока
Подавление синфазной помехи (CMRR)	>60 дБ при 50, 60 или 400 Гц
Отсчеты во всем диапазоне	5000 отсчетов, показание прибора не зависит от коэффициента амплитуды сигнала.
Пик
Режимы	Максимальное пиковое значение, минимальное пиковое значение или размах
Диапазоны	500 мВ, 5 В, 50 В, 500 В, 2 200 В
Погрешность	Погрешность, максимальное или минимальное пиковое значение	5 % от диапазона
Погрешность	Погрешность, размах сигнала	10 % от диапазона
Показание во всем диапазоне	500 отсчетов
Частота (Гц)
Диапазоны	1 Гц, 10 Гц, 100 Гц, 1 кГц, 10 кГц, 100 кГц, 1 МГц, 10 МГц и 70 МГц
Диапазон частот	от 15 Гц (1 Гц) до 50 МГц при непрерывной автоматической подстройке
Погрешность в диапазоне от 1 Гц до 1 МГц	± (0,5 % +2 отсчетов)
Показание во всем диапазоне	10000 отсчетов
Число оборотов в минуту
Максимальное показание	50,00 тыс. об./мин.
Погрешность	± (0,5 % +2 отсчетов)
Рабочий цикл (ИМПУЛЬС)
Диапазон	от 2 % до 98 %
Диапазон частот	от 15 Гц (1 Гц) до 30 МГц при непрерывной автоматической настройке
Рабочий цикл (PULSE)
Диапазон частот	от 15 Гц (1 Гц) до 30 МГц при непрерывной автоматической настройке
Отсчеты во всем диапазоне	1000 отсчетов
Сила тока (AMP)
С токовыми клещами	Диапазоны	такие же, как для напряжения постоянного, переменного тока, переменного + постоянного тока или ПИКОВОГО (PEAK) значения
	Коэффициенты усиления	0,1 мВ/A, 1 мВ/A, 10 мВ/A, 100 мВ/A, 400 мВ/A, 1 В/A, 10 мВ/мА
	Погрешность	такая же, как для напряжения постоянного, переменного, переменного + постоянного тока или ПИКОВОГО (PEAK) значения (добавить погрешность токовых клещей)
Температура (TEMP) с дополнительным датчиком температуры
Диапазон	200 °C/деление (200 °F/деление)
Коэффициент усиления	1 мВ/°C и 1 мВ/°F
Погрешность	такая же, как для напряжения постоянного тока (добавить погрешность датчика температуры)
Децибелы (дБ)
0 дБВ	1 В
0 дБм (600 Ом / 50 Ом)	1 мВт соответствует 600 Ом или 50 Ом
дБ напряжения	Напряжение постоянного, переменного или переменного + постоянного тока
Показания во всем диапазоне	1000 отсчетов
Коэффициент амплитуды (CREST)
Диапазон	1–10
Показание во всем диапазоне	90 отсчетов
Фаза
Режимы	от A к B, от B к A
Диапазон	от 0 до 359 градусов
Разрешение	1 градус
Мощность
Схемы подключения	1-фазная/ 3-фазная 3-проводные сбалансированные нагрузки (для 3-фазных систем: только основная гармоника, только в режиме AUTOSET автоматической настройки)
Коэффициент мощности (PF)	Отношение активной и полной мощности — от 0,00 до 1,00
Ватт	Среднеквадратичное значение произведения отсчетов на входе A (напряжение) и на входе B (сила тока)
Ватт	Показание во всем диапазоне	999 отсчетов
ВА	В (среднеквадратичное значение) x А (среднеквадратичное значение)
ВА	Показание во всем диапазоне	999 отсчетов
Реактивная мощность (ВАр)	√((ВА)² -Вт ² )
Реактивная мощность (ВАр)	Показание во всем диапазоне	999 отсчетов
Напряжение ШИМ
Назначение	измерение сигналов с широтно-импульсной модуляцией, например, на выходе инвертора электропривода
Принцип действия	показания соответствуют эффективному напряжению, вычисляемому путем усреднения отсчетов по целому числу периодов основной частоты
Погрешность	Как при измерении среднеквадратичного значения напряжения для синусоидальных сигналов
Между входом A и общей шиной
Ом (Ω)
Диапазоны	123B и 124B	500 Ом, 5 кОм, 50 кОм, 500 кОм, 5 МОм, 30 МОм
Диапазоны	125B	50 Ом, 500 Ом, 5 кОм, 50 кОм, 500 кОм, 5 МОм, 30 МОм
Погрешность	± (0,6% + 5 отсчетов) 50 Ом ± (2% + 20 отсчетов)
Показание во всем диапазоне	от 50 Ом до 5 МОм — 5 000 отсчетов, 30 МОм — 3 000 отсчетов
Измерительный ток	от 0,5 мА до 50 нА, уменьшается с ростом предела измерений
Напряжение разомкнутой цепи	<4 В
Проверка целостности цепей (Cont)
Звуковой сигнал	<(30 Ом ± 5 Ом) в диапазоне 50 Ом
Измерительный ток	0,5 мА
Обнаружение коротких замыканий	≥1 мс
Диод
Измерительное напряжение	при 0,5 мА	>2,8 В
Измерительное напряжение	при разомкнутой цепи	<4 В
Измерительный ток	0,5 мА
Полярность	+ на входе A, - на общем проводе COM
Емкость (CAP)
Диапазоны	50 нФ, 500 нФ, 5 мкФ, 50 мкФ, 500 мкФ
Показание во всем диапазоне	5000 отсчетов
Измерительный ток	от 500 нА до 0,5 мА, возрастает с ростом предела измерений
Дополнительные функции измерений
Установка нуля	Устанавливает фактическое значение в качестве эталонного
Режим AutoHold (на входе А)	Фиксирует и сохраняет стабильные результаты измерения. При обнаружении стабильных показаний подается звуковой сигнал. Функция AutoHold работает с основным результатом измерения, с пороговыми значениями 1 В (размаха) для сигналов переменного и 100 мВ для сигналов постоянного тока.
С фиксированной десятичной точкой	Активируется при использовании клавиш аттенюатора.
Получение показаний с помощью курсоров
Источники	A, B
Одна вертикальная линия	Получение среднего, минимального и максимального значения
	Среднее, минимальное и максимальное значения; время от начала снятия показаний (в режиме ROLL непрерывной развертки, прибор в режиме HOLD)
	Минимальное и максимальное показание, время от начала снятия показаний (в режиме RECORDER записи, прибор в режиме HOLD)
	Величины гармоник в режиме POWER QUALITY контроля качества электроэнергии.
Двойные вертикальные линии	Значения размаха сигнала, временного интервала и обратного временного интервала
Двойные вертикальные линии	Среднее, минимальное и максимальное значения; значение временного интервала (в режиме ROLL непрерывной развертки, прибор в режиме HOLD)
Двойные горизонтальные линии	Считывание максимального и минимального значений и размаха сигнала
Время нарастания или спада	Длительность переходного процесса, значения 0 %-уровня и 100 %-уровня (при ручной или автоматической установке уровня; автоматическая установка уровня возможна только в одноканальном режиме)
Погрешность	Как погрешность осциллографа
Регистратор
Регистратор фиксирует результаты измерения в режиме Meter Recorder регистрации измерений или непрерывно записывает отсчеты величины сигнала в режиме Scope Recorder записи осциллограмм. Информация хранится во встроенной памяти прибора или на сменной карте памяти SD (модели 125B или 124B).
Результаты отображаются на дисплее самописца, на экране строится график зависимости минимального и максимального значений измерений от времени или выводится форма сигнала по всем зафиксированным отсчетам.
Результаты измерений
Скорость измерений	Не более 2 измерений/с
Объем записываемых данных (мин., макс., среднее значение)	2 миллиона показаний для 1 канала
Продолжительность записи	2 недели
Максимальное количество событий	1024
Запись формы сигнала
Максимальная частота дискретизации	400 тысяч отсчетов/с
Размер встроенной памяти	Емкость записи — 400 миллионов отсчетов
Продолжительность записи во встроенную память	15 минут с интервалом 500 мкс	11 часов с интервалом 20 мс
Емкость карты SD для записи	1,5 миллиарда отсчетов
Продолжительность записи на карту SD	11 часов с интервалом 500 мкс	14 дней с интервалом 20 мс
Максимальное количество событий	64
Качество электроэнергии
Показания	Вт, ВА, ВАр, коэффициент мощности (PF), коэффициент реактивной мощности (DPF), Гц
Вт, ВА, диапазоны ВАр (авто)	от 250 Вт до 250 МВт, 625 МВт, 1,56 ГВт
	при выборе: суммарный (%r)	± (2 % + 6 отсчетов)
	при выборе: основной (%f )	± (4 % + 4 отсчетов)
DPF	от 0,00 до 1,00
PF	от 0,00 до 1,00, ± 0,04
Диапазон частот	от 10,0 Гц до 15,0 кГц	от 40,0 Гц до 70,0 Гц
Число гармоник	От постоянного тока до 51
Показания / показания при выборе курсором (основная гармоника от 40 до 70 Гц)	Напряжение (среднеквадратичное) / ток (среднеквадратичный) / Ватт	можно выбрать значения для каждой гармоники, начиная с первой
Контроль состояния шин
Ти п	Подтип	Протокол
AS-i	NEN-EN50295
CAN	ISO-11898
Interbus S	RS-422	EIA-422
Modbus	RS-232	RS-232/EIA-232
Modbus	RS-485	RS-485/EIA-485
Foundation Fieldbus	H1	61158 тип 1; 31,25 Кбит
Profibus	DP	EIA-485
Profibus	PA	61158 тип 1
RS-232	EIA-232
RS-485	EIA-485
Прочие
Дисплей	Тип	5,7 дюймов, цветной, активная матрица TFT
Дисплей	Разрешение	640 x 480 пикселей
Отображение формы сигнала на дисплее	Вертикально	10 делений по 40 пикселей
Отображение формы сигнала на дисплее	Горизонтально	12 делений по 40 пикселей
Питание	Внешнее	через сетевой адаптер BC430
	Входное напряжение	от 10 до 21 В постоянного тока
	Потребляемая мощность	обычно 5 Вт
	Входной соединитель	гнездо диаметром 5 мм
	Внутреннее	с помощью батареи BP290
	Питание от батареи	литиево-ионный аккумулятор 10,8 В
	Время работы	7 часов при 50% яркости подсветки
	Время заряда	4 часа при выключенном измерительном приборе, 7 часов при включенном измерительном приборе
	Допустимая окружающая температура	от 0 до 40 °C (от 32 до 104 °F) во время зарядки
Память	Встроенная память может сохранять 20 наборов данных (формы сигналов и настроек)	Гнездо для карты памяти Micro SD с дополнительной картой памяти SD (максимальный размер — 32 Гб)
Механические характеристики	Размер	259 x 132 x 55 мм (10,2 x 5,2 x 2,15 дюйма)
Механические характеристики	Масса	1,4 кг (3,2 фунта) с батареей
Интерфейс	С оптической развязкой	Передача копий изображений на экране (растровые изображения), настроек и данных
	USB для подключения к ПК / блокнотному ПК	через USB-адаптер/кабель OC4USB с оптической развязкой (по заказу) с помощью ПО FlukeView ® для Windows ®
	Дополнительный WiFi-адаптер	Быстрая передача копий изображений на экране (растровые изображения), настроек и данных на ПК / блокнотный ПК, планшетный ПК, смартфон, и т. д. Прибор имеет порт USB для подсоединения трансивера WiFi. По соображениям безопасности не используйте порт USB с кабелем.
Требования к условиям окружающей среды
Требования к условиям окружающей среды	MIL-PRF-28800F, Класс 2
Температура	Работа от батареи	От 0 до 40 °C (от 32 до 104 °F)
	Работа от сетевого адаптера	От 0 до 50 °C (от 32 до 122 °F)
	Хранение	От -20 до 60 °C (от -4 до 140 °F)
Влажность (рабочая)	при температуре 0 до 10 °C (от 32 до 50 °F)	без конденсации
	при температуре 10 до 30 °C (от 50 до 86 °F)	95 %
	при температуре 30 до 40 °C (от 86 до 104 °F)	75 %
	при температуре 40 до 50 °C (от 104 до 122 °F)	45 %
Хранение	при температуре -20 до 60 °C (от -4 до 140 °F)	без конденсации
Подъем на высоту	Эксплуатация на высоте 3 км (10 000 футов)	CAT III 600 В
	Эксплуатация на высоте 2 км (6 600 футов)	CAT IV 600 В
	Хранение	12 км (40 000 футов)
Электромагнитная совместимость (ЭМС)	Международные нормы	IEC 61326-1: Промышленные нормы, CISPR 11: Группа 1, класс A
	Корея (KCC)	Оборудование класса A (промышленное вещательное оборудование и оборудование связи)
	США (FCC)	47 CFR 15 подраздел B. Настоящий прибор не подлежит лицензированию согласно пункту 15.103.
Беспроводная связь с помощью с адаптера	Диапазон частот	От 2412 до 2462 МГц
Беспроводная связь с помощью с адаптера	Выходная мощность	<100 мВт
Защита корпуса	IP51, согласно: EN/IEC60529
Безопасность	Общие сведения	IEC 61010-1: Класс загрязнения 2
Безопасность	Измерение	IEC 61010-2-033: CAT IV 600 В/CAT III 750 В
Макс. напряжение на входах A и B	Непосредственно на входе или с проводами	600 В (среднеквадратичное) CAT IV и ниже
	С переходником BB120 между соединителем BNC и однополюсным штекером	600 В (среднеквадратичное) и ниже
	Макс. плавающее напряжение между любой клеммой и заземлением	600 В (среднеквадратичное) C at IV, 750 В (среднеквадратичное) до 400 Гц

Комплектация

Осциллограф Fluke 125B/S
Литиево-ионная батарея
Зарядное устройство / сетевой адаптер
2 экранированных измерительных провода с заземляющими проводами
Черный измерительный провод Красный и синий зажимы с крючком
Переходник соединителя BNC и однополюсного штекера
Мягкий футляр для переноски ПО FlukeView™ для Windows®
Магнитная подвеска и защитная пленка для экрана
Адаптер WiFi USB

Задать вопрос

Вы можете задать любой интересующий вас вопрос по товару или работе магазина.

Наши квалифицированные специалисты обязательно вам помогут.

Отзывы

Возникли вопросы?

Здравствуйте! Меня зовут Дмитрий Кузнецов. Я руководитель отдела «КИПиА».

Готов ответить на все ваши вопросы по товару «Осциллограф Fluke 125B/S». Напишите или позвоните мне, если вам нужна консультация или вы хотите оформить заказ.

8 (495) 134-25-99

info@fluke-online.ru

Задайте вопрос специалисту
