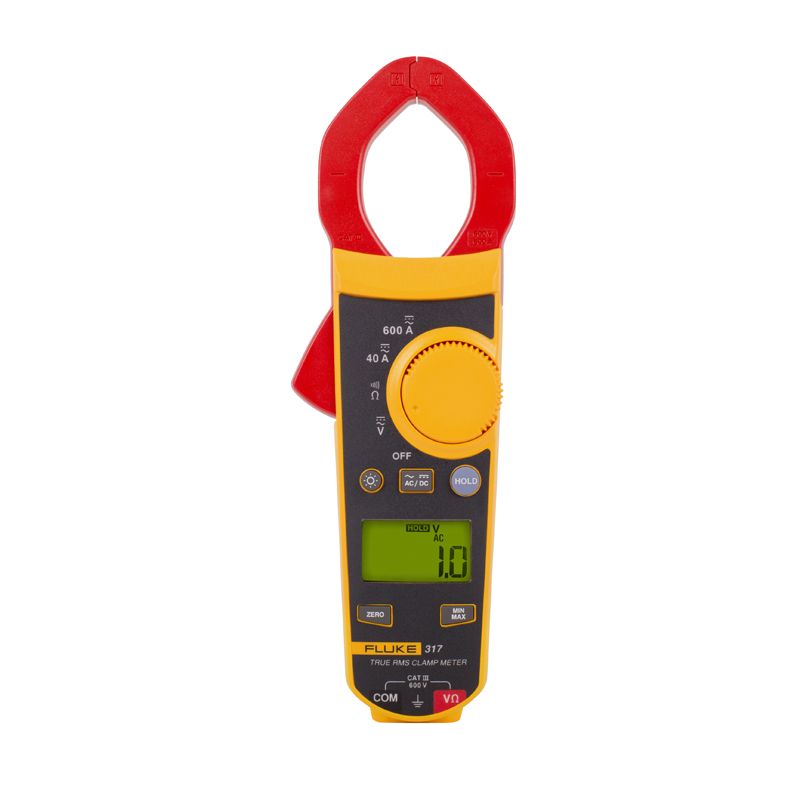

Токоизмерительные клещи Fluke 317

Артикул: 4092666
9 453 руб
Характеристики:
  • Диапазон измерения переменного тока
    40,00 A, 600,0 A
  • Диапазон измерения переменного напряжения
    600,0 В
  • Диапазон измерения постоянного напряжения
    40,00 A 600,0 A
  • Диапазон измерения сопротивления
    400,0 Ом 4000 Ом
Доставка:
Самовывоз:
бесплатно
Курьерская доставка:
  • Описание
  • Характеристики
  • Комплектация
  • Отзывы

Токоизмерительные клещи Fluke 317 – это портативный электроизмерительный инструмент комбинированного типа из серии приборов True RMS класса. Совмещая в себе функции токовых клещей, вольтметра и измерителя сопротивления, данная модель является оптимальным выбором для первичной диагностики силового оборудования, компонентов систем и управляющих устройств, подключенных к промышленным сетям.

Измерительные клещи внесены в Госреестр СИ. При наличии поверки полученные показания могут быть использованы в коммерческих целях, для официальных актов и заключений.

Функциональные особенности токовых клещей Fluke 317

  • Измерение величины переменного и постоянного тока.
  • Вычисление истинного среднеквадратического значения при измерении переменного тока и напряжения.
  • Увеличенные размеры клещевого датчика.
  • Несколько рабочих диапазонов.
  • Режим регистрации наименьших/наибольших результатов и расчета среднего значения.
  • Повышенный уровень безопасности.
  • Функция HOLD и подсветка.
  • Индикатор износа клещей.
Наличие режимов измерения величины переменного и постоянного тока обеспечивает возможность использования комбинированных измерительных клещей в качестве одного универсального инструмента при проверках сложных систем.

Измеряемый параметр выбирается поворотным переключателем. Режим переменного и постоянного тока меняется в одно касание, нажатием соответствующей кнопки. За счет этого упрощаются работы и минимизируются трудозатраты при тестировании агрегатов с преобразователями и выпрямительными устройствами. Функция принудительного обнуления измерителя обеспечивает повышение точности при работе с постоянным током.

Определение истинного среднеквадратического значения при измерении переменного тока и напряжения позволяет применять токоизмерительные клещи Fluke 317, с получением гарантированно точного результата, в промышленных системах, где форма сигнала в линии питания подвержена существенным нелинейным искажениям, вследствие влияния реактивного характера нагрузок и/или, когда используются современные приводы с частотным регулированием.

За счет увеличенного размера клещевого датчика токовые клещи могут производить измерения силы тока в кабелях и шинах большого сечения, с внешним диаметром до 37 мм. Это еще больше расширяет сферу применения измерительного прибора.

Благодаря нескольким рабочим диапазонам, при измерении силы тока пониженного номинала, до 40 А, или сопротивления до 400 Ом, клещи токоизмерительные Fluke 317 выдают результат с повышенным разрешением и лучшей точностью. Это дает возможность эффективнее контролировать параметры управляющих устройств и маломощных компонентов.

Выбор диапазона в режиме измерения сопротивления выполняется автоматически, что экономит время при обследовании устройств с неизвестными параметрами или при серийном контроле разнотипного оборудования.

Режим регистрации наименьших и наибольших результатов вместе с расчетом среднего значения позволяют фиксировать колебания контролируемых параметров, в том числе временное повышение или просадку напряжения и показателя силы тока при подключении или отключении нагрузки, либо реакцию на изменение режима работы системы.

Для повышения электробезопасности на корпусе токовых клещей имеется тактильный барьер, исключающий случайный контакт руки пользователя с шинами и кабелями под напряжением при выполнении токовых измерений на неизолированных проводниках.

Функция HOLD и подсветка дисплея упрощают считывание показаний при работе в труднодоступных местах. Это позволяет в удобной форме зафиксировать показания на экране и перенести их в отчет даже, если в этот момент у вас нет возможности визуального контакта с дисплеем или работа производится в условиях ограниченного освещения.

Разъемный узел измерительного прибора оборудован индикатором износа клещей, который упрощает контроль технического состояния. Своевременное выявление предельного износа позволяет исключить получение недостоверных результатов при измерении силы тока.

Технические характеристики токоизмерительных клещей Fluke 317:

Общие технические характеристики:

  • Характеристики точности действуют в диапазоне температур 23 °C ± 5 °C (73 °F ± 41 °F).
  • При температуре менее 18 °C и более 28 °C (64 °F и более 82 °F), точность уменьшается на 0,1% на каждый 1°C.
  • Измерения среднеквадратичных значений переменного напряжения и переменного тока устанавливаются в пределах от 5 % до 100 %.

Общие характеристики:

  • Цифровой дисплей: разрешение 6000 разрядов;
  • Степень защиты: CE;
  • EN/IEC 61010-1 и IEC 61010-2-032;
  • Типы измерений: 600 В CAT III (Тип 3);
  • Питание: три элемента питания AAA IEC LR03;
  • Охват клещей: максимум 37 мм;
  • Диаметр зажима 37 мм;
  • Размеры (длина x ширина x высота) 234 x 74 x 34,8 мм;
  • Вес: Приблизительно 384 г (включая элементы питания);
  • Калибровка и ручные измерения;
  • Калибровка на один год.

Характеристики условий эксплуатации:

  • Рабочая температура от -10 °C до +50 °C;
  • Рабочая температура от -40 °C до +60 °C;
  • Степень защиты: IP40;
  • Ударопрочность: падение с высоты 1 м на дубовый пол, проверка всех шести сторон.

Функция

Параметр

Значение

Переменный ток

Выбор диапазона

40,00 А
600,0 А

Разрешение

0,01А
0,1А

Погрешность

1,6 % ±6 разрядов (50-60 Гц) [40 А]
2,5 ±8 разрядов (60-500 Гц) [40 А]
1,5 % ±5 разрядов (50-60 Гц) [600 А]
2,5±5 разрядов (60-500 Гц) [600 А]

Коэффициент амплитуды добавление 2% к характеристикам при CF > 2

3,0 макс. при 500 А
2,5 макс. при 600 А

Реакция на переменный ток

Среднеквадратичное значение

Постоянный ток

Выбор диапазона

40,00 А
600,0 А

Разрешение

0,01 А
0,1 А

Погрешность

1,6 % ±6 разрядов [40 А]
1,5 % ±5 разрядов [600 А]

Измерение напряжения переменного тока

Выбор диапазона

600,0 В

Разрешение

0,1 В

Погрешность

1,5 % ±5 разрядов (20-500 Гц)

Реакция на переменный ток

Среднеквадратичное значение

Напряжение постоянного тока

Выбор диапазона

600,0 В

Разрешение

0,1 В

Погрешность

1 % ±4 разряда

Измерение сопротивления

Выбор диапазона

400,0 Ом
4000 Ом

Разрешение

0,1 Ом
1 Ом

Погрешность

1 % ±5 разрядов

Целостность

< 30 Ом

Пусковой бросок

Время интеграции

Нет

Измерение частоты тока

Выбор диапазона

Нет

Разрешение

Нет

Уровень запуска развертки

Нет


Комплект поставки Fluke 317

Наименование

Количество

Тестовые пробники

1

Мягкий переносной футляр

1

Три батареи AAA (установлены)

1

Руководство пользователя 317/319

1
