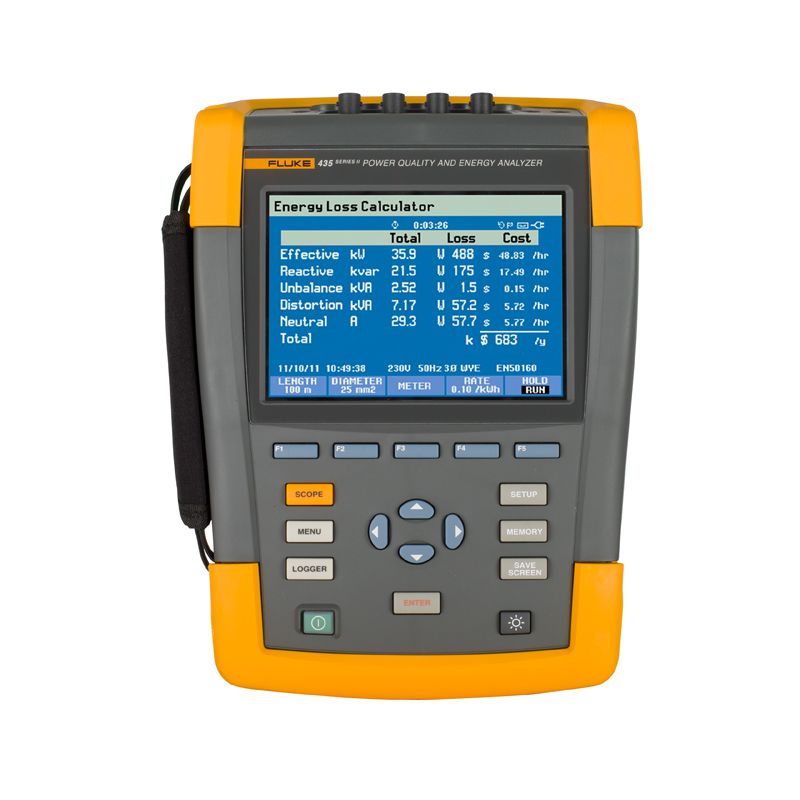

Анализатор качества электроэнергии Fluke 435 II
Артикул: 4116661
437 611 руб
Доставка:
Самовывоз:
бесплатно
Курьерская доставка:
Расширенные функции качества электроэнергии, беспрецедентные возможности анализа качества электроэнергии
Анализатор качества электроэнергии Fluke 435 II следует рассматривать как страховку. Что бы ни происходило на вашем предприятии, благодаря модели 435 II вы всегда будете готовы к любым ситуациям. Эта модель, оснащенная усовершенствованными функциями оценки качества электроэнергии и денежного выражения стоимости потерь, может решить любые проблемы с электрикой.
Области применения
|
- КПД инвертора мощности: возможность одновременного измерения выходной мощности переменного тока и входной мощности постоянного тока в системах силовой электроники с использованием измерительных клещей постоянного тока.
- Сбор данных при помощи технологии PowerWave: быстрая фиксация среднеквадратичных значений, отображение полупериодов и формы сигнала для характеризации динамики процессов в электрической системе (запуски генератора, переключение ИБП и т. п.).
- Калькулятор энергетических потерь: измерение классической активной и реактивной мощности, расчет дисбаланса и мощности гармоник для определения стоимости потерь тепла.
- Устранение неисправностей в режиме реального времени: прибор позволяет анализировать ход изменения параметров при помощи курсоров и средств увеличения/уменьшения.
- Самый высокий уровень безопасности в отрасли: соответствует категории измерений 600 В CAT IV / 1000 В CAT III для использования на технологическом входе.
- Измерение на всех трех фазах и нейтрали: в комплект входит четыре токоизмерительных датчика с удлиненным тонким гибким кабелем, который позволяет проникать в труднодоступные места.
- Автоматический анализ тенденций: результат каждого измерения всегда автоматически записывается без какой-либо предварительной настройки.
- Системный монитор: значения 10 параметров качества электроэнергии в соответствии со стандартом качества энергии EN50160 (ГОСТ Р 54149-2010) отображаются на экране.
- Функция регистрации: благодаря наличию памяти позволяет настроить для любых условий измерения регистрацию значений до 600 параметров с задаваемыми пользователем интервалами.
- Просмотр графиков и генерация отчетов: при помощи поставляемого в комплекте программного обеспечения для анализа.
- Ресурс аккумулятора: время работы — семь часов после зарядки литий-ионного батарейного источника питания.
- Беспроводная загрузка данных: выгрузка данных на ПК по беспроводному каналу связи и отображение экранов при помощи приложения Fluke Connect®.
|
Сбор данных при помощи технологии PowerWave Для некоторых потребителей переключение нагрузки является причиной ухудшения качества электроэнергии. При переключении нагрузки потребление тока иногда вызывает падение напряжения до такого уровня, который вызывает неисправность другого оборудования. Функция PowerWave, реализованная в моделях 435 и 437 серии II, позволяет одновременно с высокой скоростью записывать сигналы напряжения, тока и частоты, чтобы увидеть, какое сочетание вызывает потенциальные проблемы. PowerWave идет дальше стандартных измерений качества электроэнергии. Режим быстрой записи данных PowerWave позволяет увидеть характер динамики системы. Формы кривых напряжения и тока постоянно записываются в течение указанного времени и с высокой детализацией отображаются на экране. Форма кривой энергии вычисляется на основе зарегистрированных данных. Кроме того, значения среднеквадратичного значения напряжения, тока, мощности и частоты за полупериод могут быть сохранены и использованы для анализа. Эта функция особенно полезна при испытаниях резервных генерирующих систем и ИБП, где надежное включение имеет критическое значение. |
|
|
КПД инвертора Инверторы мощности принимают постоянный ток и преобразуют его в переменный, и наоборот. Солнечные системы генерации электроэнергии, как правило, оснащаются инвертором, который принимает постоянный ток от солнечных элементов и преобразует его в полезный переменный ток. Инверторы со временем могут терять производительность и нуждаются в проверке. Сравнивая входную мощность с выходной, можно определить эффективность системы. Модели 430 серии II могут измерять эффективность таких инверторов, одновременно измеряя постоянный и переменный токи в системе и вычисляя мощность, потерянную в процессе преобразования. |
|
|
Система Unified Power Measurement Ранее только эксперты могли подсчитать, сколько энергии расходовалось нерационально из-за проблем качества; имелись средства расчета убытков, но требуемый процесс измерения выходил за рамки деятельности рядовых электриков. При помощи новой запатентованной функции измерения унифицированной мощности в измерителе 430 серии II вы можете определить этим переносным инструментом, сколько электроэнергии расходуется нерационально, и точно вычислить дополнительные расходы за электроэнергию. Запатентованная компанией Fluke система измерения унифицированной мощности обеспечивает наиболее полное представление доступной мощности в результате следующих действий.
|
| Расчеты UPM (унифицированной мощности) используются для расчета потерь энергии в денежном выражении, вызываемых ухудшением качества электроэнергии. Вычисления этих значений и других специфических параметров производятся калькулятором потерь энергии, который окончательно определяет, сколько теряется денег из-за потерь энергии в аппаратуре. | |
|
AutoTrend — быстрый просмотр зависимостей изменения параметров во времени Уникальная функция AutoTrend дает возможность быстро получить доступ к информации об изменениях параметров во времени. Все отображаемые показания автоматически и непрерывно записываются, при этом нет необходимости задавать пороговые уровни или вручную запускать измерение. Для всех трех фаз и нейтрали можно быстро просмотреть временные зависимости напряжения, тока, частоты мощности, гармоник или фликера. |
|
Мониторинг системы — быстрая проверка рабочих характеристик системы на соответствие стандарту EN50160 Одним нажатием кнопки уникальная функция мониторинга системы даст обзор функционирования системы энергоснабжения и проверит соответствие мощности на входе ограничениям, которые накладываются стандартом EN50160 или вашими собственными требованиями. Весь обзор выводится на один экран, на котором полосы, кодированные цветом, четко указывают, какие параметры вышли за пределы заданных ограничений. |
|
Обзорный экран системы мониторинга дает возможность мгновенно заметить выход за допустимые границы значений напряжения, гармоник, фликера, частоты и количества провалов и выбросов. Предоставляется подробный перечень всех событий выхода параметров за указанные границы. |
|
|
|
| Функция записи журнала позволяет настраивать выбранные опции измерения и обеспечивает мгновенный анализ выбранных параметров. | Измерение и запись значений мощности (Вт), активной мощности, реактивной мощности, коэффициента мощности и потребления энергии. | Отслеживание гармоник вплоть до 50-й, а также измерение и регистрация суммарного коэффициента искажений (THD) в соответствии с требованиями стандарта МЭК61000-4-7 |
Характеристики изделия | ||||
| Модель | Диапазон измерений | Разрешение | Точность | |
| Вольт | ||||
| Среднеквадратичное значение (переменное+постоянное) | 435-II | 1...1000 В — между фазой и нейтралью | 0,01 В | ± 0,1 % от номинального напряжения**** |
| Пиковое напряжение | 1...1400 В пикового напряжения | 1 В | 5 % от номинального напряжения | |
| Форм-фактор напряжения (CF) | 1,0 > 2,8 | 0,01 | ± 5 % | |
| В(ср. кв. знач.)? | 435-II | 0,1 В | ± 0,2% от номинального напряжения | |
| Vfund (основной гармоники) | 435-II | 0,1 В | ± 0,1% от номинального напряжения | |
| Сила тока (погрешность без погрешности клещей) | ||||
| Амперы (переменный+постоянный ток) | i430-Flex 1x | от 5 до 6000 A | 1 А | ± 0,5% ± 5 ед. мл. разр. |
| i430-Flex 10x | 0,5...600 A | 0,1 А | ± 0,5% ± 5 ед. мл. разр. | |
| 1 мВ/А 1x | от 5 до 2000 A | 1 А | ± 0,5% ± 5 ед. мл. разр. | |
| 1 мВ/А 10x | 0,5...200 A (только переменный ток) | 0,1 А | ± 0,5% ± 5 ед. мл. разр. | |
| А (пиковое значение) | i430-Flex | 8400 A (пиковый ток) | 1 А (ср. кв. знач.) | ± 5 % |
| 1 мВ/А | 5500 A (пиковое значение) | 1 А (ср. кв. знач.) | ± 5 % | |
| Форм-фактор тока (CF) | 1...10 | 0,01 | ± 5 % | |
| А(ср. кв. знач.)? | i430-Flex 1x | от 5 до 6000 A | 1 А | ± 1% ± 10 ед. мл. разр. |
| i430-Flex 10x | 0,5...600 A | 0,1 А | ± 1% ± 10 ед. мл. разр. | |
| 1 мВ/А 1x | от 5 до 2000 A | 1 А | ± 1% ± 10 ед. мл. разр. | |
| 1 мВ/А 10x | 0,5...200 A (только переменный ток) | 0,1 А | ± 1% ± 10 ед. мл. разр. | |
| Afund (ток основной частоты) | i430-Flex 1x | от 5 до 6000 A | 1 А | ± 0,5% ± 5 ед. мл. разр. |
| i430-Flex 10x | 0,5...600 A | 0,1 А | ± 0,5% ± 5 ед. мл. разр. | |
| 1 мВ/А 1x | от 5 до 2000 A | 1 А | ± 0,5% ± 5 ед. мл. разр. | |
| 1 мВ/А 10x | 0,5...200 A (только переменный ток) | 0,1 А | ± 0,5% ± 5 ед. мл. разр. | |
| Гц | ||||
| Гц | Fluke 435 при 50 Гц номинально |
42,500–57,500 Гц |
0,001 Гц |
± 0,01 Гц |
| Fluke 435 при 60 Гц номинально | от 51,000 до 69,000 Гц |
0,001 Гц |
± 0,01 Гц |
|
| Мощность | ||||
| Ватты (ВА, ВАр) | i430-Flex |
макс. 6000 МВт | 0,1 Вт...1 МВт | ± 1% ± 10 ед. мл. разр. |
| 1 мВ/А | макс. 2000 МВт | 0,1 Вт...1 МВт | ± 1% ± 10 ед. мл. разр. | |
| Коэффициент мощности (Cos j/DPF) | 0...1 | 0,001 | ± 0,1 % при номинальных условиях нагрузки | |
| Энергия | ||||
| кВт-ч (кВА-ч, кВАр-ч) | i430-Flex 10x | Зависит от номинала клещей и напряжения | ± 1% ± 10 ед. мл. разр. | |
| Потери энергии | i430-Flex 10x | Зависит от номинала клещей и напряжения | ± 1 % ± 10 ед. мл. разр., за исключением точности сопротивления | |
| Гармоники | ||||
| Порядок гармонической составляющей (n) | Постоянный ток, группировка с 1 по 50: Группы гармоник в соответствии со стандартом IEC 61000-4-7 | |||
| Порядок интергармоники (n) | ОТКЛ, группировка с 1 по 50: Подгруппы гармоник и интергармоник в соответствии со стандартом IEC 61000-4-7 | |||
| Вольты | %f | 0,0–100 % | 0,1 % | ± 0,1 % ± n x 0,1 % |
| %r | 0,0–100 % | 0,1 % | ± 0,1 % ± n x 0,4 % | |
| Абсолютное значение | 0,0...1000 В | 0,1 В | ± 5 % * | |
| THD (суммарные гармонические искажения) | 0,0–100 % | 0,1 % | ± 2,5 % | |
| Амперы | %f | 0,0–100 % | 0,1 % | ± 0,1 % ± n x 0,1 % |
| %r | 0,0–100 % | 0,1 % | ± 0,1 % ± n x 0,4 % | |
| Абсолютное значение | 0,0...600 A | 0,1 А | ± 5 % ± 5 ед. мл. разр. | |
| THD (суммарные гармонические искажения) | 0,0–100 % | 0,1 % | ± 2,5 % | |
| Ватты | % f или % r | 0,0–100 % | 0,1 % | ± n x 2 % |
| Абсолютное значение | Зависит от номинала клещей и напряжения | — | ± 5 % ± n x 2 % ± 10 ед. мл. разр. | |
| THD (суммарные гармонические искажения) | 0,0–100 % | 0,1 % | ± 5 % | |
| Сдвиг фаз | От –360 до +0° | 1° | ±n x 1° | |
| Фликкер | ||||
| Plt, Pst, Pst (1 мин.) Pinst | 0,00...20,00 | 0,01 | ± 5 % | |
| Дисбаланс | ||||
| Вольты | % | 0,0–20,0 % | 0,1 % | ± 0,1 % |
| Амперы | % | 0,0–20,0 % | 0,1% | ± 1 % |
| Управляющие сигналы сети | ||||
| Пороговые уровни | Пороговые и предельные значения, а также длительность сигнала программируются для двух частот сигнала | — | — | |
| Частота сигнала | 60...3000 Гц | 0,1 Гц | ||
| Относительное напряжение (%) | 0,0–100 % | 0,10 % | ± 0,4 % | |
| Абсолютное напряжение, усредненное за 3 с (В 3s) | от 0,0 до 1000 В | 0,1 В | ± 5 % от номинального напряжения | |
Общие характеристики | |
| Корпус | Прочный удароустойчивый корпус со встроенным защитным футляром IP51 брызго- и пылеустойчив согласно стандарту IEC60529 при использовании на наклонной подставке. Защита от ударов и вибрации. Удар 30 g, вибрация: синусоида 3 g, случайно 0,03 g 2 /Гц в соответствии с MIL-PRF-28800F класса 2. |
| Дисплей | Яркость: 200 кд/м 2 обычно с использованием сетевого адаптера, 90 кд/м 2 обычно с использованием батарейного источника питания. Размер: 127 ? 88 мм (153 мм / 6,0 дюйма по диагонали). Разрешение ЖК-дисплея: 320 ? 240 пикселей. Регулировка контрастности и яркости: регулируется пользователем, с компенсацией температуры. |
| Память | Карта SD 8 ГБ (совместима со стандартом SDHC, отформатирована в системе FAT32), до 32 ГБ дополнительно. Защита экрана и несколько модулей памяти для хранения данных, в том числе записей (в зависимости от размера памяти). |
| Часы реального времени | Метка даты и времени в режимах анализа тенденций Trend mode, отображения переходных процессов Transient, мониторинга системы Monitor и регистрации событий |
Условия эксплуатации | |
| Диапазон рабочих температур | от 0 до +40 °C; от +40 до +50 °C без батареи |
| Температура хранения | от –20 до +60 °C |
| Влажность | +10 °C ~ +30 °C: 95 % относительной влажности без конденсации +30 °C ~ +40 °C: 75 % относительной влажности без конденсации +40 °C ~ +50 °C: 45 % относительной влажности без конденсации |
| Максимальная высота над уровнем моря | До 2000 м (6666 футов) для CAT IV 600 В, CAT III 1000 В. До 3000 м (10 000 футов) для CAT III 600 В, CAT II 1000 В. Максимальная высота хранения 12 км (40 000 футов) |
| Электромагнитная совместимость (ЭМС) | Соответствует ГОСТ Р 51522.1-2011 (МЭК 61326-1:2005) по излучению и устойчивости к радиопомехам |
| Интерфейсы | мини-USB-B, изолированный USB-порт для ПК, разъем для подключения карты SD за батареей инструмента |
| Гарантия | Три года (комплектующие и работа) на основной прибор, один год на дополнительные принадлежности |
* ± 5 %, если ? 1 % от номинального напряжения; ± 0,05 % от номинального напряжения, если ** Номинальная частота 50/60 Гц согласно IEC 61000-4-30
*** Измерения 400 Гц не поддерживаются для мерцания, сигналов сети и режима монитора.
****для номинального напряжения 50–500 В
Трехфазный анализатор энергии и качества электроэнергии
Принадлежности, входящие в комплект
- Адаптер питания BC430
- Набор переходников с вилками международных образцов
- BP290 (литий-ионная батарея одинарной емкости), 28 Вт-ч (от 7 часов)
- Измерительный провод TLS430 и набор зажимов типа "крокодил"
- Зажимные клещи с цветовой маркировкой WC100 и региональные ярлыки
- i430flex-TF, длина 24 дюйма (61 см), 4 экземпляра клещей
- Карта памяти SD объемом 8 ГБ
- PowerLog на компакт-диске (содержит руководства оператора в формате PDF)
- USB-кабель A-B мини
