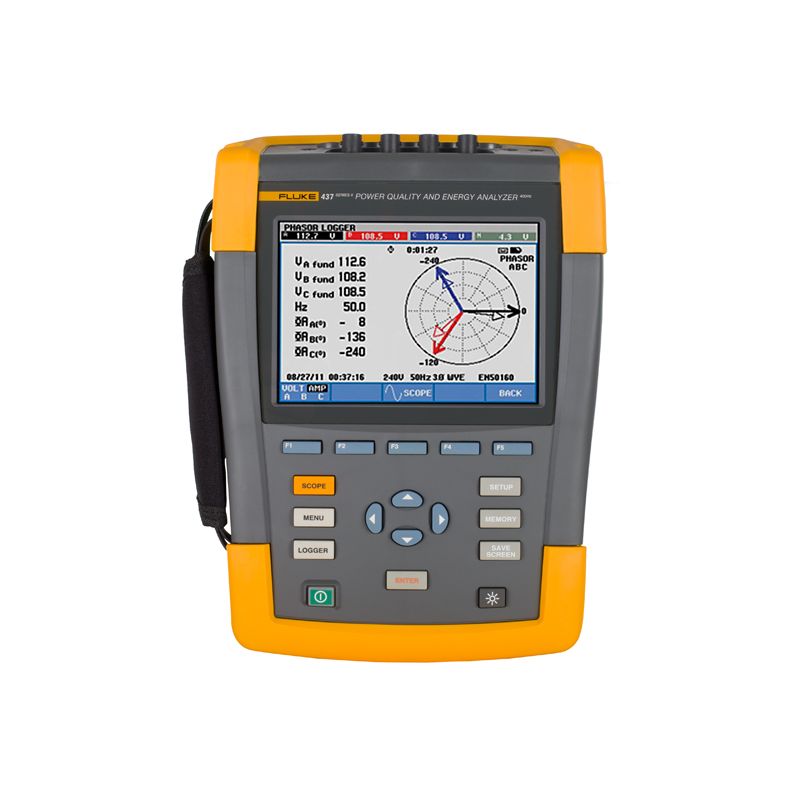

Анализатор качества электроэнергии Fluke 437 II/BASIC

Артикул: 4116719

Госреестр: №66906-17

Гарантия: 6 месяцев

Страна производства: США

Модель снята с производства

Аналогичная модель:

Анализатор качества электроэнергии для трехфазной сети без датчиков Fluke 1775/BASIC

Подробнее

Характеристики
Точность измерения напряжения	± 0.1%
Госреестр	№66906-17

Самовывоз из магазина

Курьерская доставка

Описание

Анализатор качества электроэнергии Fluke 437 II/Basic помогает производить измерения параметров работы оборудования на частоте до 400 Гц. Он предназначен для использования в отраслях промышленности, которые занимаются производством летательных аппаратов, военного оборудования и подводных судов.

Прибор внесен в Госреестр СИ. При наличии поверки полученные показания могут быть использованы в коммерческих целях, для официальных актов и заключений.

Детальный анализ данных в режиме реального времени

При подключении к электросети, прибор можно использовать как системный монитор. На дисплей одновременно выводится 10 основных показателей, которые необходимо контролировать в соответствии с международными нормами EN50160 и российским стандартом ГОСТ 54149. В ходе мониторинга параметры, которые не соответствуют стандарту, отмечаются цветными полосами.

Во внутреннюю память анализатора качества электричества можно одновременно записывать результаты замеров по 600 параметрам. Необходимые для регистрации показания и временной интервал измерений устанавливаются вручную перед началом работы.

Функция измерение унифицированной мощности позволяет определить количество нерационально израсходованной энергии и дополнительные затраты на работу оборудования. С помощью калькулятора автоматически рассчитываются специфические параметры снижения качества электрического тока и общая стоимость потерянных кВт-часов.

Другие особенности прибора

Возможность просмотра зависимостей параметров на экране устройства.
Оценка эффективности преобразователей мощности.
Беспроводной обмен данными со смартфоном и планшетом через приложение Fluke Connect.
Отображение данных на экране в простом для восприятия графическом виде.

Получить больше информации, ответов на интересующие вас вопросы, подробнее узнать об особенности модели и купить Анализатор качества электроэнергии Fluke 437 II/BASIC по выгодной цене вы можете в нашем розничном зале или интернет магазине Fluke-online.ru

Документы

Средства измерения 821,1 кб

Характеристики

Технические характеристики анализатора качества энергии Fluke 437 II

	Fluke 437 II
	Диапазон измерений		Разрешение	Точность
Среднеквадратичное напряжение (переменное+постоянное)	1–1000 В — между фазой и нейтралью		0,01 В	± 0,1% от номинального напряжения***
Пиковое напряжение	1–1400 В пикового напряжения		1 В	5% от номинального напряжения
Коэффициент амплитуды напряжения (CF)	1,0 > 2,8		0.01	± 5 %
Vfund (основное напряжение)			0,1 В	± 0,1% от номинального напряжения
Амперы (погрешность за исключением погрешности клещей)
	Тип клещей	Диапазон измерений	Разрешение	Точность
Амперы (переменный+постоянный ток)	i430-Flex 1x	5–6 000 A	1:00 AM	± 0,5% ± 5 ед.мл.разр.
	i430-Flex 10x	0,5–600 A	0,1 В	± 0,5% ± 5 ед.мл.разр.
	1 мВ/А 1x	5–2000 A	1 В	± 0,5% ± 5 ед.мл.разр.
	1 мВ/А 10x	0,5–200 A (только переменный ток)	0,1 В	± 0,5% ± 5 ед.мл.разр.
А (пиковый ток)	i430-Flex	8400 A (пиковый ток)	1 А (среднекв. знач.)	± 5 %
А (пиковый ток)	1 мВ/А	5500 A (пиковый ток)	1 А (среднекв. знач.)	± 5 %
Коэффициент амплитуды тока (CF)		1–10	0.01	± 5 %
А (среднекв. знач.) 1/2	i430-Flex 1x	5–6 000 A	1 В	± 1% ± 10 ед.мл.разр.
	i430-Flex 10x	0,5–600 A	0,1 В	± 1% ± 10 ед.мл.разр.
	1 мВ/А 1x	5–2000 A	1 В	± 1% ± 10 ед.мл.разр.
	1 мВ/А 10x	0,5–200 A (только переменный ток)	0,1 В	± 1% ± 10 ед.мл.разр.
Afund (ток основной частоты)	i430-Flex 1x	5–6 000 A	1:00 AM	± 0,5% ± 5 ед.мл.разр.
	i430-Flex 10x	0,5–600 A	0,1 В	± 0,5% ± 5 ед.мл.разр.
	1 мВ/А 1x	5–2000 A	1 В	± 0,5% ± 5 ед.мл.разр.
	1 мВ/А 10x	0,5–200 A (только переменный ток)	0,1 В	± 0,5% ± 5 ед.мл.разр.
Гц
Гц	42,500–57,500 Гц		0,001 Гц	± 0,01 Гц
	от 51,000 Гц до 69,000 Гц		0,001 Гц	± 0,01 Гц
	от 340,0 Гц до 460,0 Гц		0,1 В	± 0,1 Гц
Питание
Ватты (В-А, вар)	i430-Flex	макс. 6 000 МВт	0,1 Вт–1 МВт	± 1% ± 10 ед.мл.разр.
Ватты (В-А, вар)	1 мВ/А	макс. 2000 МВт	0,1 Вт–1 МВт	± 1% ± 10 ед.мл.разр.
Коэффициент мощности (Cos j/DPF)		0–1	0.001	± 0,1% при номинальных условиях нагрузки
Энергия
кВт-ч (кВА-ч, квар-ч)	i430-Flex 10x	Зависит от номинала клещей и напряжения		± 1% ± 10 ед.мл.разр.
Потери энергии	i430-Flex 10x	Зависит от номинала клещей и напряжения		± 1% ± 10 одиночных импульсов, за исключением точности сопротивления
Гармоники
Порядок гармоники (n)		Постоянный ток, группировка с 1 по 50: группы гармоник в соответствии со стандартом IEC 61000-4-7
Порядок промежуточной гармоники (n)		ОТКЛ, группировка с 1 по 50: группы гармоник и промежуточных гармоник в соответствии со стандартом IEC 61000-4-7
Вольты	%f	0,0–100 %	0.10%	± 0,1% ± n x 0,1 %
	%r	0,0–100 %	0.10%	± 0,1% ± n x 0,4 %
	Абсолютное значение	0,0–1000 В	0,1 В	± 5% *
	THD (суммарные гармонические искажения)	0,0–100 %	0.10%	± 2,5 %
Амперы	%f	0,0–100 %	0.10%	± 0,1% ± n x 0,1%
	%r	0,0–100 %	0.10%	± 0,1% ± n x 0,4 %
	Абсолютное значение	0,0–600 A	0,1 В	± 5% ± 5 ед.мл.разр.
	THD (суммарные гармонические искажения)	0,0–100 %	0.10%	± 2,5 %
Ватты	%f или %r	0,0–100 %	0.10%	± n x 2%
	Абсолютное значение	Зависит от номинала клещей и напряжения	—	± 5% ± n x 2 % ± 10 ед.мл.разр.
	THD (суммарные гармонические искажения)	0,0–100 %	0.10%	± 5 %
Сдвиг фаз		От -360° до +0°	1°	± n x 1°
Фликкер
Plt, Pst, Pst (1 мин.) Pinst		0,00–20,00	0.01	± 5 %
Дисбаланс
Вольты	%	0,0-20,0 %	0.10%	± 0,1 %
Амперы	%	0,0-20,0 %	0.10%	± 1 %
Управляющие сигналы сети
Пороговые уровни		Пороговые и предельные значения, а также длительность сигнала программируются для двух частот сигнала	—	—
Частота сигнала		от 60 Hz до 3000 Hz	0,1 В
Относительное напряжение (%)		0,0–100 %	0.10%	± 0,4 %
Абсолютное напряжение, усредненное за 3 с (В 3s)		от 0,0 В до 1000 В	0,1 В	± 5 % от номинального напряжения
Общие характеристики
Корпус	Массивная ударопрочная конструкция со встроенной защитной кобурой. Защита от влаги и пыли IP51 согласно стандарту IEC60529 при использовании в наклонном стоячем положении. Удары и вибрация. Удар 30 г, вибрация: синусоида 3 г, случайно 0,03 г2/Гц согласно стандарту MIL-PRF-28800F класса 2
Дисплей	Яркость: 200 кд/м2, обычно используется силовой адаптер; 90 кд/м2, обычно используется батарейный источник питания. Размер: ЖКД 127 мм x 88 мм (153 мм/6,0 дюймов по диагонали). Разрешение: 320 x 240. Контрастность и яркость: регулируется пользователем, с компенсацией температурных воздействий.
Память	Карта SD 8 ГБ (совместима со стандартом SDHC, отформатирована в системе FAT32), до 32 ГБ дополнительно. Защита экрана и несколько модулей памяти для хранения данных, в том числе записей (в зависимости от размера памяти)
Часы реального времени	Метка даты и времени для режима "Тенденция", отображение переходного процесса, монитор системы и регистрация событий
Условия эксплуатации
Рабочая температура	0 °C ~ +40 °C; +40 °C ~ +50 °C, за исключением батареи
Температура хранения	-20 °C ~ +60 °C
Влажность	+10 °C ~ +30 °C: относительная влажность 95 % без конденсации
	+30 °C ~ +40 °C: относительная влажность 75 % без конденсации
	+40 °C ~ +50 °C: относительная влажность 45 % без конденсации
Максимальная высота над уровнем моря	До 2000 м (6666 фт) для CAT IV 600 В, CAT III 1000 В.
	До 3000 м (10 000 фт) для CAT III 600 В, CAT II 1000 В.
	Максимальная высота хранения 12 км (40 000 фт)
Электромагнитная совместимость (EMC)	EN 61326 (2005-12) для излучения и невосприимчивости
Интерфейсы	мини-USB-B, изолированный USB-порт для ПК, разъем для подключения карты SD за батарей инструмента
Гарантия	Три года (детали и сборка) на основной прибор, один год на вспомогательное оборудование
Принадлежности, входящие в комплект
устройства питания	Набор переходников с вилками международных образцов BC430. BP290 (литий-ионная батарея одинарной емкости) 28 Вт-ч (7 ч или более).
Измерительные провода	Измерительный провод TL430 и набор зажимов типа "крокодил"
Цветовая маркировка	Зажимные клещи с цветовой маркировкой WC100 и региональные ярлыки
Гибкие токоизмерительные датчики	i430flex-TF, длина 24 дюйма (61 см), 4 экземпляра клещей
Память, ПО и подключение к ПК	Карта SD 8 ГБ. PowerLog на компакт-диске (содержит руководства оператора в формате PDF). USB-кабель A-Bmini
Футляр для переноски	C1740, мягкий футляр для 434-II и 435-II C437. Твердый футляр с роликами для 437-II.

Комплектация

Анализатор качества электроэнергии Fluke 437 II/BASIC
Адаптер питания BC430
Набор переходников с вилками международных образцов
BP290 (литий-ионная батарея одинарной емкости), 28 Вт-ч (от 7 часов)
Измерительный провод TLS430 и набор зажимов типа "крокодил"
Зажимные клещи с цветовой маркировкой WC100 и региональные ярлыки
I430flex-TF, длина 24 дюйма (61 см), 4 экземпляра клещей
Карта памяти SD объемом 8 ГБ
PowerLog на компакт-диске (содержит руководства оператора в формате PDF)
USB-кабель A-B мини
