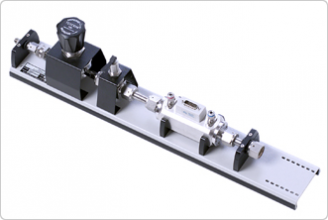

Системы крепления Fluke molstic-L

Для элементов массового расхода molbloc-L

Системы крепления molstic molbloc способствуют реализации всех преимуществ, которые предоставляют рабочие характеристики вашей системы molbloc/molbox™. molstics обеспечивают специализированное решение практических проблем монтажа molbloc, подключение источника газа, регулирование давления и подключение устройства, которое надлежит тестировать. Компоненты наивысшего качества объединяются в компактный узел, гарантируя оптимальные рабочие характеристики системы molbloc/molbox.

Модули molstic снабжены входными соединителями для быстрого подключения к источнику газа. За ним следует фильтр размером в 2 мкм (0,5 мкм в случае низкого расхода) для защиты компонентов, расположенных ниже по потоку. Затем настраиваемый регулятор устанавливает и контролирует оптимальное давление выше системы molbloc по потоку и защищает датчики molbox от аварийного превышения давления. Диапазон работы регулятора поддерживает все стандартные диапазоны рабочего давления molbloc. Сильфонный отсечной клапан, находящийся непосредственно перед системой molbloc, позволяет перекрывать источник газа для внесения изменений в конфигурацию и/или проверки системы на наличие утечки.

Системы molbloc располагаются на специальных платформах. Место подключения и монтажные поверхности предусматриваются ниже системы molbloc для монтажа контроллера массового расхода, другого тестируемого устройства или дополнительного комплекта дросселей для ручного управления расходом.

Одноканальные molstic доступны для размещения одиночных систем molbloc. Двухканальные модели позволяют установить две системы molbloc одновременно для переключения между двумя различными диапазонами molbloc без замены оборудования или использовать способность molbox1+ запускать две системы molbloc в параллельном режиме.

Существуют версии molstic, рассчитанные на низкий, средний и большой расходы. Molstic для низкого расхода использует уникальный регулятор давления, обладающий очень высокой стабильностью, и минимизирует мертвые пространства. Они нужны для эффективного использования molbloc размера 2E2-L и меньше и могут использоваться вплоть до размера molbloc 1E3-L. Molstic для среднего расхода охватывает диапазоны всех molbloc от размера 2E2-L до размера 3E4-L. Molstic для высокого расхода требуется для molbloc 1E5-L (100 стандартных л/мин) и поддерживает только этот molbloc.
